इनलाइन क्लोजर मैकेनिकल सीलिंग 96F

मॉडल: LPSC-F05
इनलाइन ऑप्टिक क्लोजर का व्यापक रूप से फाइबर ऑप्टिक नेटवर्क में फाइबर ऑप्टिक स्प्लिस और ऑप्टिकल केबल प्रबंधन के लिए एक सुरक्षित स्थान प्रदान करने के लिए एक उपकरण के रूप में उपयोग किया जाता है, जिसे ऑप्टिक फाइबर केबल आने और जाने की दिशा के रूप में क्षैतिज ऑप्टिक क्लोजर भी कहा जाता है। , इनलाइन ऑप्टिक क्लोजर के सील तंत्र में 2 मुख्य विधियाँ हैं, पारंपरिक स्क्रू टाइट अप विधि जो स्थापना की प्रक्रिया को सरल बनाने के लिए वाटरप्रूफ और नए बकल क्लैंप विधि का विश्वसनीय और लंबे समय तक चलने वाला प्रदर्शन है।

जांच भेजें

अब बात करो

मॉडल: LPSC-F05

इनलाइन ऑप्टिक क्लोजर का व्यापक रूप से फाइबर ऑप्टिक नेटवर्क में फाइबर ऑप्टिक स्प्लिस और ऑप्टिकल केबल प्रबंधन के लिए एक सुरक्षित स्थान प्रदान करने के लिए एक उपकरण के रूप में उपयोग किया जाता है, जिसे ऑप्टिक फाइबर केबल आने और जाने की दिशा के रूप में क्षैतिज ऑप्टिक क्लोजर भी कहा जाता है। , इनलाइन ऑप्टिक क्लोजर के सील तंत्र में 2 मुख्य विधियाँ हैं, पारंपरिक स्क्रू टाइट अप विधि जो स्थापना की प्रक्रिया को सरल बनाने के लिए वाटरप्रूफ और नए बकल क्लैंप विधि का विश्वसनीय और लंबे समय तक चलने वाला प्रदर्शन है।

ज्यादातर मामलों के लिए, इनलाइन ऑप्टिक क्लोजर हवाई परिनियोजन के लिए एक विचार समाधान है क्योंकि इनलेट / आउटलेट केबल बंदरगाहों की सीधी रेखा डिजाइन ऑप्टिक फाइबर केबल्स के साथ एक ही दिशा है, जो ऑप्टिकल फाइबर केबल और हवाई वातावरण में इनलाइन ऑप्टिक क्लोजर के बीच एक परिपूर्ण मैच को प्रभावित करता है। , इस तरह के डिजाइन दीवार बढ़ते वातावरण के लिए उपयुक्त है।

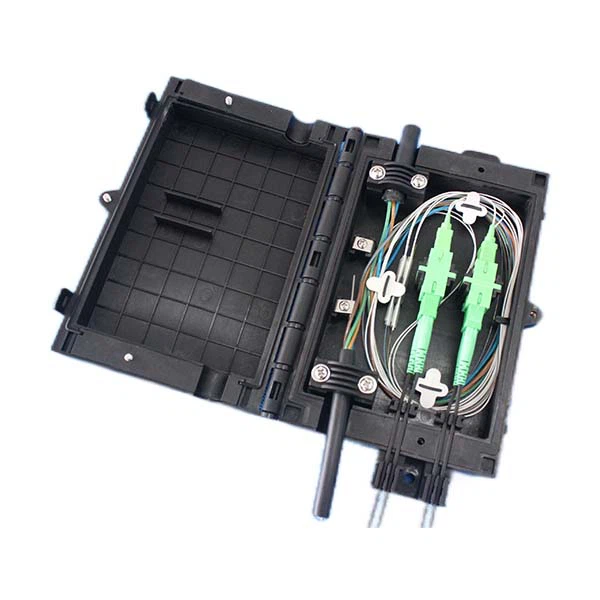

इनलाइन ऑप्टिक क्लोजर मॉडल LPSC-F05 FTTx एप्लिकेशन के लिए डिजाइन का नया संस्करण है, इस ऑप्टिक क्लोजर को ऑप्टिकल फाइबर केबल स्पाइस और ड्रॉप केबल प्रबंधन द्वारा संयोजित किया गया है, इस ऑप्टिक क्लोजर के क्षैतिज दो तरफ प्रत्येक तरफ 1 केबल पोर्ट है और 1 की अनुमति देता है व्यास में 16 मिमी तक ऑप्टिक फाइबर केबल का टुकड़ा और ब्याह प्रक्रिया के लिए, यह इनलाइन ऑप्टिक क्लोजर फाइबर ऑप्टिक फ्यूजन ब्याह के 4 टुकड़ों के लिए सक्षम है, और ड्रॉप केबल कनेक्शन के लिए एससी सिंप्लेक्स ऑप्टिक एडेप्टर के 4 टुकड़े स्थापित करने के लिए समर्थन करता है, यह इनलाइन क्लोजर विशिष्ट डिजाइन है, ऑप्टिक फाइबर को एक्सेस प्वाइंट में ब्रांच करने के लिए आसान इंस्टॉलेशन।

उत्पाद विनिर्देश

बाहरी आयाम (HxD, मिमी)	228×143×45
सीलिंग प्रकार	यांत्रिक मुहर
इनलेट/आउट पोर्ट की संख्या	2 (1 इन / 1 आउट)
ऑप्टिकल लूप केबल का व्यास (मिमी)	Φ16 (अधिकतम)
स्प्लिसिंग क्षमता प्रति ब्याह ट्रे	4
मैक्स। ट्रे की संख्या	1
मैक्स। ब्याह क्षमता (एकल फाइबर)	4
पीपीटीक एडाप्टर की क्षमता	अनुसूचित जाति सिंप्लेक्स एडाप्टर के 4 पीसी
सामग्री	एमपीपी
आईपी रैंक	IP55

उत्पाद कॉन्फ़िगरेशन

नहीं	नाम	नहीं	नाम
1	कवर बॉक्स	7	सील फिटिंग
2	ब्याह ट्रे	8	ब्याह ट्रे धारक
3	केबल क्लैम्प	9	आधार
4	केबल ग्रोमेट	10	बकल ब्लॉक

मानकों का अनुपालन

आईटीयू-टी L.13

टेलकोर्डिया जीआर-771-कोर

उल 94

स्थापना निर्देश

प्री-ऑपरेशन की तैयारी

स्थापना से पहले टर्मिनल बॉक्स प्रकार, केबल आइटम और सभी घटकों की जाँच करें
स्थापना के लिए सभी घटकों को सूखा और साफ रखें।
स्थापना के लिए काम के माहौल को साफ (सूखा और कोई धूल नहीं) और सपाट रखें।
स्थापना के दौरान मानक उपकरणों और उपकरणों का उपयोग किया जाना चाहिए।

ऑप्टिकल केबल का संचालन

स्ट्रिपिंग ऑप्टिकल केबल जैकेट की लंबाई 1.2 मीटर और अनकट केबल 0.5 मीटर या 1.5 मीटर।
CSM (प्रबलित कोर) को 5 सें.मी. तक ट्रिम करना

स्थापना प्रक्रिया

क्लोजर को खोलने और ग्रोमेट को निकालने के लिए पेचकश के साथ स्क्रू को खोल दें।
केबल क्लैंप पर शिकंजा जारी करें। केबल को इनलेट करें और स्क्रू को कस लें।
CSM फास्टनर पर शिकंजा जारी करें, CSM को ठीक करें।
ब्याह ट्रे कोइलिंग सेट स्थापित करें और शेष फाइबर को आधार पर कुंडलित करें। फिर दो सुरक्षा आस्तीन लगाएं।
स्प्लिसिंग के लिए फाइबर और इनलेट को सुरक्षा आस्तीन में ट्रिप करें। दो एडॉप्टर और पिगटेल भी लगाएं

आधार।
फाइबर के साथ ब्याह करने के लिए पिगटेल को बेस पर और इनलेट को प्रोटेक्शन स्लीव में कॉइल करें। पिगटेल ब्लैंक इनसेट को उतारें और एडॉप्टर के दूसरी तरफ ड्रॉप केबल लीड-आउट उत्पाद स्थापित करें।
केबल को दूसरी तरफ भी इनलेट करने के लिए उसी तरह का उपयोग करें। CSM को ठीक करें, शेष फाइबर को आधार पर कुंडलित करें, फाइबर को पट्टी करें और सुरक्षा आस्तीन में इनलेट करें।
फाइबर के साथ ब्याह करने के लिए पिगटेल को बेस पर और इनलेट को प्रोटेक्शन स्लीव में कॉइल करें। पिगटेल ब्लैंक इनसेट को उतारें और एडॉप्टर के दूसरी तरफ ड्रॉप केबल लीड-आउट उत्पाद स्थापित करें।
आधार पर नायलॉन टाई के साथ फाइबर को ठीक करें, कवर को बंद करें और कस लें। स्थापना पूर्ण।
